Flexão de pratainterruptores de membranasão um tipo de switch flexível e de baixo perfil comumente usado em vários dispositivos eletrônicos devido à sua durabilidade, confiabilidade e custo-benefício. Aqui está uma visão geral de sua construção:

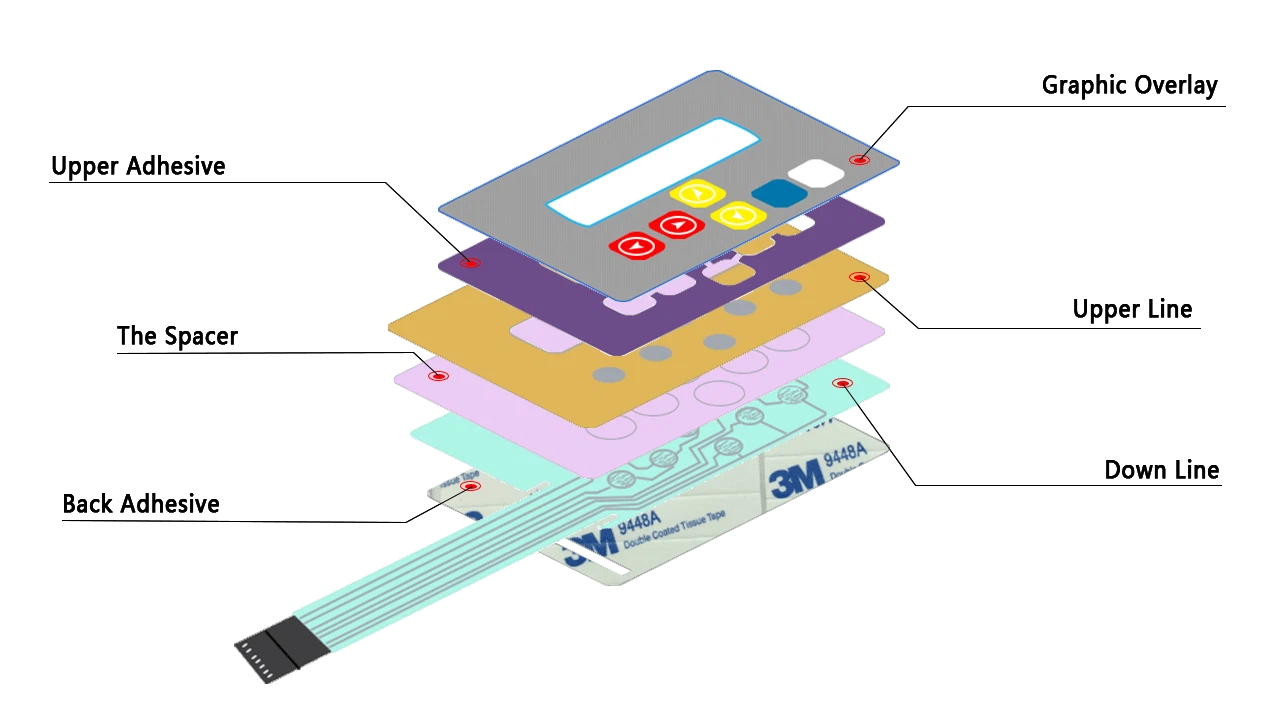

Anatomia de um interruptor de membrana Silver Flex
1. Top Overlay: Esta é a camada mais alta com a qual os usuários interagem. Ela é tipicamente feita de poliéster ou policarbonato e impressa com elementos gráficos, ícones e texto usando tintas curadas por UV ou à base de solvente. Esta camada frequentemente inclui relevo para feedback tátil.
2. Camada adesiva: Esta camada une a sobreposição superior à próxima camada. Ela deve ser durável e confiável para suportar uso repetido.
3. Camada gráfica: abaixo da camada adesiva está a camada gráfica, que pode incluir gráficos ou indicadores impressos adicionais.
4. Camada espaçadora: A camada espaçadora cria uma lacuna entre as camadas do circuito, garantindo que não haja contato até que o interruptor seja pressionado. Essa camada geralmente tem furos cortados alinhados com os locais do interruptor.
5. Camada de circuito de prata: esta camada contém os traços condutores de prata impressos e as almofadas de contato do interruptor. A tinta de prata é serigrafada em um substrato flexível, tipicamente poliéster, formando os caminhos elétricos.
6. Camada de circuito inferior: Semelhante à camada de circuito de prata, a camada de circuito inferior também pode ser um circuito impresso em poliéster. Ela contém a outra parte dos contatos do interruptor e trilhas de conexão.
7. Camada adesiva traseira: esta camada adesiva final une todo o conjunto do interruptor de membrana ao equipamento subjacente ou ao invólucro do dispositivo.
8. Camada de suporte opcional: Às vezes, uma camada de suporte adicional é incluída para fornecer suporte e rigidez extras. Essa camada pode ser feita de materiais como alumínio ou plástico rígido.
Processo de construção
1. Design e impressão: O design do switch, incluindo a sobreposição gráfica e o layout do circuito, é criado usando software CAD. Os elementos gráficos são impressos na sobreposição superior usando técnicas de serigrafia ou impressão digital.
2. Serigrafia de Traços Condutores: Tinta condutora prateada é serigrafada no substrato de poliéster para formar os padrões do circuito. Este processo requer precisão para garantir caminhos elétricos precisos.
3. Die Cutting: Camadas como o espaçador, a sobreposição superior e as camadas adesivas são cortadas para criar aberturas e furos de alinhamento. Isso garante o alinhamento e a funcionalidade adequados do switch.
4. Laminação: As várias camadas são laminadas juntas, normalmente usando maquinário automatizado para garantir alinhamento preciso. As camadas adesivas unem os componentes, criando uma estrutura unificada.
5. Montagem e Teste: O interruptor de membrana concluído é montado no dispositivo. Testes são conduzidos para garantir a funcionalidade adequada, incluindo testes de continuidade e verificações de feedback tátil.
Formulários
Os interruptores de membrana Silver Flex são amplamente utilizados em indústrias como eletrônicos de consumo, dispositivos médicos, controles industriais, controles automotivos e eletrodomésticos. Sua flexibilidade, durabilidade e facilidade de personalização os tornam ideais para várias aplicações que exigem interação do usuário com dispositivos eletrônicos.
Você gostaria de informações mais detalhadas sobre algum aspecto específico da construção ou aplicações de interruptores de membrana flexíveis de prata?
Quais são os benefícios?
Os benefícios do produto descrito, que parece ser uma construção fina e selada (possivelmente um tipo de adesivo ou película protetora), podem ser resumidos da seguinte forma:
1. Eficiência de espaço:
- Construção extremamente fina: economiza espaço de design valioso, o que é crucial em dispositivos ou aplicações compactas e densamente compactadas.
2. Durabilidade:
- Construção selada: resistente à umidade e contaminantes, o que aumenta a longevidade e a confiabilidade em vários ambientes.
3. Custo-efetividade:
- Baixo custo: Oferece uma solução mais acessível em comparação aos conjuntos de interruptores eletromecânicos volumosos e caros, tornando-se uma escolha econômica para os fabricantes.
4. Facilidade de manutenção:
- Superfície de baixo perfil: Pode ser facilmente limpa, contribuindo para melhor higiene e manutenção, especialmente em aplicações onde a limpeza é essencial.
Esses benefícios tornam esses materiais altamente desejáveis em setores que priorizam designs compactos, durabilidade, economia de custos e fácil manutenção, como eletrônicos, dispositivos médicos e produtos de consumo.
Quais são as opções de design?
As opções de design para interfaces e painéis de controle incluem uma variedade de recursos que melhoram a funcionalidade, a durabilidade e a experiência do usuário. Aqui está uma análise detalhada:
1. Feedback tátil e não tátil
- Feedback tátil: fornece uma resposta física quando um botão é pressionado, melhorando a interação do usuário.
- Cúpulas Táteis Metálicas: Durável e proporciona uma sensação de clique distinta.
- Cúpulas táteis de poliéster: feedback mais suave em comparação com cúpulas de metal.
2. Sobreposições gráficas
- Pillow Embossed: áreas elevadas que proporcionam uma sensação macia e acolchoada.
- Relevo na borda: bordas elevadas ao redor dos botões para uma área de toque mais definida.
3. Opções de retroiluminação
- Película guia de luz (LGF): Distribui uniformemente a luz pela interface.
- LED: Brilhante, energeticamente eficiente e oferece uma variedade de cores.
- Eletroluminescente (EL): Fornece iluminação de fundo uniforme, adequada para condições de pouca luz.
- Fibra Óptica: Pode criar padrões e efeitos de iluminação complexos.
4. Suportes rígidos
- Alumínio: Oferece um suporte resistente e durável.
- FR4: Uma opção de suporte resistente a chamas e robusta, frequentemente usada em placas de circuito.
5. Blindagem EMI/RFI
- Blindagem contra interferência eletromagnética (EMI) e interferência de radiofrequência (RFI): protege os componentes eletrônicos contra interferências, garantindo uma operação confiável.
6. Impressão de sobreposição gráfica
- Impressão digital: permite imagens de alta resolução e designs complexos.
- Serigrafado: durável e econômico para tiragens maiores.
- Combinação de ambos: combina as vantagens da impressão digital e serigráfica para designs complexos.
7. Janelas de exibição
- Janelas transparentes: áreas de visualização claras para monitores.
- Vidros escuros: reduzem o brilho e melhoram a legibilidade em ambientes claros.
8. Sobreposição de texturas e acabamentos
- Texturas seletivas: Texturas diferentes em áreas específicas para fins funcionais ou estéticos.
- Acabamentos de superfície com revestimento UV rígido: aumentam a durabilidade, a resistência a arranhões e a longevidade.
Essas opções de design oferecem uma variedade de soluções adaptadas aos requisitos específicos da aplicação, aprimorando tanto a funcionalidade quanto a experiência do usuário dos painéis de controle e interfaces.
